उत्पाद विवरण
उत्पत्ति के प्लेस: झुझौउ
ब्रांड नाम: VKD
मॉडल संख्या: DCMT11T304-एफए
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: चर्चा
मूल्य: विनिमय योग्य
पैकेजिंग विवरण: प्लास्टिक के बक्से, डिब्बों
प्रसव के समय: 15-30 दिनों के काम
भुगतान शर्तें: एल / सी, डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: महीने में एक मिलियन फिल्में
सामग्री: |
टंगस्टन कार्बाइड |
प्रयोग: |
बाहरी टर्निंग टूल/अंदर खराद उपकरण |
कठोरता: |
HRC40-60, HV2000 से अधिक |
कलई करना: |
TiAlN |
प्रोडक्ट का नाम: |
टर्निंग कटर ब्लेड |
रंग: |
ग्रे, सोना |
मशीनिंग विधि: |
फिनिश, सेमी-फिनिश, रफ |
श्रेणी: |
पी10-30,के10-30 |
पैकेट: |
10 पीसी / प्लास्टिक बॉक्स |
प्रमाणन: |
ISO9001 ISO14001 |
सामग्री: |
टंगस्टन कार्बाइड |
प्रयोग: |
बाहरी टर्निंग टूल/अंदर खराद उपकरण |
कठोरता: |
HRC40-60, HV2000 से अधिक |
कलई करना: |
TiAlN |
प्रोडक्ट का नाम: |
टर्निंग कटर ब्लेड |
रंग: |
ग्रे, सोना |
मशीनिंग विधि: |
फिनिश, सेमी-फिनिश, रफ |
श्रेणी: |
पी10-30,के10-30 |
पैकेट: |
10 पीसी / प्लास्टिक बॉक्स |
प्रमाणन: |
ISO9001 ISO14001 |

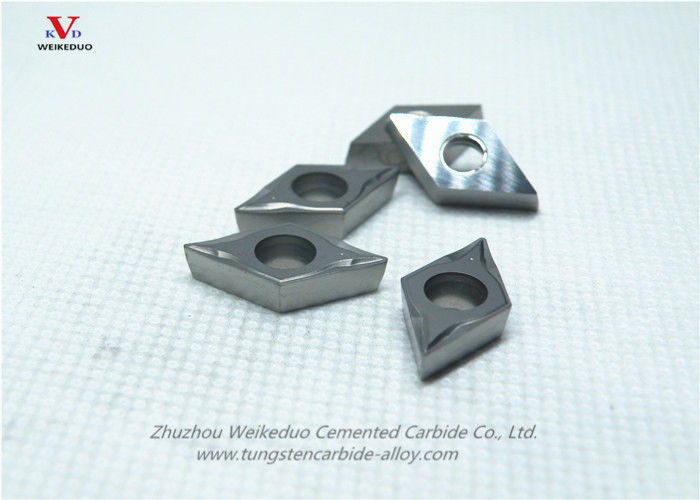

CVD/TiAlN कोटिंग के साथ घर्षण प्रतिरोध टंगस्टन कार्बाइड सम्मिलित करता है
उत्पाद वर्णन
इंडेक्सेबल टर्निंग टूल ब्लेड की क्लैंपिंग विशेषताएँ और आवश्यकताएँ:
A. टूल टिप की स्थिति में परिवर्तन वर्कपीस सटीकता की स्वीकार्य सीमा के भीतर होना चाहिए जब स्थिति सटीकता अधिक होती है और ब्लेड बदल दिया जाता है या एक नया ब्लेड बदल दिया जाता है।
बी. ब्लेड की विश्वसनीय क्लैंपिंग से यह सुनिश्चित होना चाहिए कि ब्लेड, टूल पैड और टूल रॉड की संपर्क सतहें बारीकी से फिट हैं और प्रभाव और कंपन का सामना कर सकती हैं, लेकिन क्लैंपिंग बल बहुत बड़ा नहीं होना चाहिए और तनाव वितरण एक समान होना चाहिए ताकि ब्लेडों को कुचलने से बचें.
सी. चिकने चिप डिस्चार्ज को सुनिश्चित करने और निरीक्षण करने में आसान सुनिश्चित करने के लिए सबसे अच्छे अवरोध-मुक्त के सामने चिकना चिप हटाने वाला ब्लेड।
डी. प्रयोग करने में आसान, ब्लेड बदलने और ब्लेड अपडेट करने में आसान।छोटे आकार के कटर के लिए, संरचना कॉम्पैक्ट होनी चाहिए।उपरोक्त आवश्यकताओं को पूरा करते समय, संरचना सरल होती है और निर्माण और उपयोग यथासंभव सुविधाजनक होता है।
(4) फॉर्मिंग टर्निंग टूल घूमने वाली बॉडी की फॉर्मिंग सतह को संसाधित करने के लिए एक विशेष उपकरण है।इसके किनारे का आकार वर्कपीस प्रोफ़ाइल के अनुसार डिज़ाइन किया गया है और इसका उपयोग विभिन्न खरादों पर आंतरिक और बाहरी घूमने वाली बॉडी की सतह को संसाधित करने के लिए किया जा सकता है।जब भागों को टर्निंग टूल से मशीनीकृत किया जाता है, तो भागों की सतह एक ही समय में बनाई जा सकती है।इसे संचालित करना आसान है और इसकी उत्पादकता उच्च है।प्रसंस्करण के बाद, यह सहिष्णुता ग्रेड IT8~IT10 तक पहुंच सकता है, खुरदरापन 10~5 माइक्रोन है, और यह उच्च विनिमेयता सुनिश्चित कर सकता है।हालाँकि, टर्निंग टूल का निर्माण जटिल है, लागत अधिक है, और ब्लेड की कार्यशील लंबाई चौड़ी है, इसलिए कंपन पैदा करना आसान है।फॉर्मिंग टर्निंग टूल का उपयोग मुख्य रूप से गठित सतह के साथ मध्यम और छोटे आकार के हिस्सों के बड़े बैचों को संसाधित करने के लिए किया जाता है।
उपयोग के आधार पर वर्गीकरण
(1) टर्निंग टूल्स को उनके उपयोग के अनुसार विभाजित किया जा सकता है।
(ए) 90 डिग्री मोड़ने वाला उपकरण (आंशिक चाकू);
(बी) 45 डिग्री टर्निंग टूल (कोहनी टर्निंग टूल);
(सी) काटने वाला चाकू;
(डी) बोरिंग कटर;
(ई) निर्मित टर्निंग उपकरण;
(च) धागा मोड़ने वाले उपकरण;
(छ) कार्बाइड न पीसने वाले टर्निंग उपकरण
(2) विभिन्न टर्निंग टूल्स के बुनियादी उपयोग
(ए) 90 डिग्री टर्निंग टूल: वर्कपीस के बाहरी सर्कल, चरण और अंतिम चेहरे को मोड़ने के लिए उपयोग किया जाता है।
(बी) 45 डिग्री टर्निंग टूल: वर्कपीस के बाहरी सर्कल, अंतिम चेहरे और चैम्बर को मोड़ने के लिए उपयोग किया जाता है।
(सी) काटने वाला चाकू: वर्कपीस या वर्कपीस पर कटे हुए खांचे को काटने के लिए उपयोग किया जाता है।
(डी) बोरिंग कटर: वर्कपीस के आंतरिक छेद को मोड़ने के लिए उपयोग किया जाता है।
(ई) टर्निंग टूल्स बनाना: स्टेप पर विशेष आकृतियों के साथ फ़िललेट्स, खांचे या वर्कपीस को मोड़ने के लिए उपयोग किया जाता है।
(एफ) धागा मोड़ने वाला उपकरण: धागे को मोड़ने के लिए उपयोग किया जाता है।
चिप ब्रेकर प्रणाली
|
नहीं
|
चिप ब्रेकर
|
परिचय
|
प्रतियोगी
(चिप ब्रेकर)
|
|
1
|
बजे
|
मध्यम मशीनिंग के लिए दो तरफा चिप ब्रेकर।स्टील और कच्चा लोहा में आवेदन की विस्तृत श्रृंखला। | (पीएम) |
|
2
|
डीएफ
|
अच्छे चिप नियंत्रण के साथ दो तरफा चिप ब्रेकर।स्टील और कच्चा लोहा की फिनिशिंग और मध्यम मशीनिंग के लिए उपयुक्त। | (-पीएफ), एसईसीओ(-एमएफ1) |
|
3
|
डीएम
|
मध्यम मशीनिंग के लिए दो तरफा चिप ब्रेकर।तीक्ष्णता और अत्याधुनिक स्थिरता के उत्कृष्ट संतुलन के कारण आवेदन की विस्तृत श्रृंखला। | (पीएम), SECO(MF2), क्योसेरा(मुख्यालय) |
|
4
|
डॉ
|
स्टील और कच्चा लोहा की हल्की से मध्यम रफिंग के लिए सकारात्मक रेक कोण और स्थिर कटिंग एज के साथ दो तरफा चिप ब्रेकर। |
(पीआर,क्यूआर)
|
|
5
|
एफई
|
अच्छे चिप नियंत्रण के साथ दो तरफा चिप ब्रेकर।स्टील और कच्चा लोहा की फिनिशिंग और मध्यम मशीनिंग के लिए उपयुक्त। | क्योसेरा(-सीएफ) |
|
6
|
ईएम
|
तेज धार और बड़े रेक कोण के साथ दो तरफा चिप ब्रेकर।स्टेनलेस स्टील की विश्वसनीय मध्यम मशीनिंग की प्रक्रिया करें। | तुंगलोय(टीएम) |
|
7
|
एर
|
कम काटने वाले बल के लिए बड़े रेक कोण के साथ दो तरफा चिप ब्रेकर।स्टेनलेस स्टील को रफ करने के लिए उपयुक्त। |
(एमआर,क्यूआर)
|
|
8
|
एलएच
|
कास्ट एल्यूमीनियम मिश्र धातु की मशीनिंग के लिए एकल पक्षीय चिपब्रेकर।सकारात्मक रेक कोण के साथ तीव्र धार।उच्च पुनरावृत्ति के लिए जी-सहिष्णुता। | कोरलॉय (एआर) |
|
9
|
नियंत्रण रेखा
|
उत्कृष्ट अत्याधुनिक डिज़ाइन के साथ सिंगल साइडेड चिप ब्रेकर।सकारात्मक रेक कोण के साथ तीव्र धार।जी-सहिष्णुता के लिए | कोरलॉय (एके) |
|
10
|
एचएफ
|
अच्छे चिप नियंत्रण के साथ एक तरफा चिप ब्रेकर।स्टील और कच्चा लोहा की फिनिशिंग से लेकर मध्यम मशीनिंग के लिए उपयुक्त। | मित्सुबिशी
(एफजे,एफवी), क्योसेरा(सीएफ)
|
|
11
|
एचएम
|
मध्यम मशीनिंग के लिए एक तरफा चिप ब्रेकर।तीक्ष्णता और अत्याधुनिक स्थिरता के उत्कृष्ट संतुलन के कारण आवेदन की विस्तृत श्रृंखला। | मित्सुबिशी
(एफजे,एफवी), क्योसेरा(सीएफ)
|
|
12
|
मानव संसाधन
|
स्टील और कच्चे लोहे की हल्की से मध्यम रफिंग के लिए सकारात्मक रेक कोण और स्थिर कटिंग एज के साथ एक तरफा चिप ब्रेकर। |
(एमआर, क्यूआर, पीआर)
|
|
13
|
टीसी
|
आसपास के अत्याधुनिक किनारे के साथ दो तरफा चिप ब्रेकर।उच्चतम अत्याधुनिक स्थिरता के कारण प्रक्रिया विश्वसनीय मशीनिंग। | मित्सुबिशी
(जीएच)
|
| ... | ... | अधिक विवरण प्राप्त करने के लिए हमसे संपर्क करने में संकोच न करें! | ... |
| नहीं। | श्रेणी | ग्रेड विवरण | ग्रेड(प्रतियोगी) |
| 1 | वाईबीसी152 | स्टील और कास्टिंग स्टील के परिष्करण से मध्यम संचालन के लिए सीवीडी लेपित P10-P20 कार्बाइड ग्रेड।उत्कृष्ट घिसाव प्रतिरोध के साथ उच्च काटने की गति और तापमान के तहत उत्कृष्ट प्रदर्शन। | GC4315(), E6020(मित्सुबिशी), T9125(टंगलॉय) |
| 2 | YB6315 | सीवीडी कोटिंग ग्रेड नैनो डाइऑक्साइड ग्रेडिएंट ट्रांज़िशन तकनीकों और क्रिस्टल न्यूक्लियस प्री-इंसर्शन तकनीकों का संयोजन। | GC4315(), T9115(टंगलॉय) |
| 3 | वाईबीसी252 | स्टील की रफिंग और कास्टिंग स्टील के मध्यम संचालन के लिए सीवीडी लेपित पी20-पी35 कार्बाइड ग्रेड।व्यापक अनुप्रयोग क्षेत्र के लिए पहनने के प्रतिरोध और कठोरता का इष्टतम प्रदर्शन। | GC4325(),E6020(मित्सुबिशी),T9125(टंगलॉय) |
| 4 | वाईबीडी102 | CVD लेपित K05-K20 कार्बाइड सब्सट्रेट।उच्च काटने की गति पर कच्चा लोहा, विशेष गांठदार कच्चा लोहा और कठोर स्टील के मध्यम संचालन के लिए अनुकूलित। | यूसी5115(मित्सुबिशी) |
| 5 | वाईबीडी152 | CVD लेपित K10-K25 कार्बाइड सब्सट्रेट।कच्चा लोहा के मध्यम से रफिंग ऑपरेशन के लिए अनुकूलित।उच्च काटने की गति पर अच्छा पहनने का प्रतिरोध और क्रूरता। | यूसी5115(मित्सुबिशी) |
| 6 | वाईबीडी152सी | मोटा Al2O3 CVD लेपित K05-K25 कार्बाइड सब्सट्रेट।कच्चे लोहे के मध्यम से रफिंग ऑपरेशन के लिए अनुकूलित। टीसी चिप ब्रेकर के साथ संयोजन में उच्च काटने की गति पर उच्च पहनने का प्रतिरोध और कठोरता। | यूसी5115(मित्सुबिशी) |
| 7 | YB7315 | CVD लेपित K10-K25 कार्बाइड सब्सट्रेट।कच्चा लोहा के मध्यम से रफिंग ऑपरेशन के लिए अनुकूलित।उच्च काटने की गति पर पहनने के प्रतिरोध और क्रूरता में सुधार। | UC5115(मित्सुबिशी), WAK20() |
| 8 | YBM153 | स्टेनलेस स्टील में मध्यम अनुप्रयोग के लिए फिनिशिंग के लिए सीवीडी लेपित एम10-एम25 कार्बाइड ग्रेड।उच्च काटने की गति पर प्लास्टिक विरूपण के खिलाफ उच्च पहनने का प्रतिरोध और क्षमता। | |
| 9 | YBM253 | व्यापक अनुप्रयोग क्षेत्र के साथ स्टेनलेस स्टील में मध्यम से रफिंग ऑपरेशन के लिए सीवीडी लेपित एम15-एम35 कार्बाइड ग्रेड।उच्च काटने की गति पर प्लास्टिक विरूपण के खिलाफ उच्च पहनने का प्रतिरोध और क्षमता। | |
| 10 | YBG202 | स्टेनलेस स्टील और स्टील (मिलिंग) के परिष्करण से मध्यम अनुप्रयोग के लिए पीवीडी लेपित एम10-एम25/पी10-पी30 कार्बाइड सब्सट्रेट।व्यापक अनुप्रयोग क्षेत्र में अच्छा पहनने का प्रतिरोध। | |
| 11 | वाईबीजी205 | स्टेनलेस स्टील, सुपर मिश्र धातु और स्टील (मिलिंग) के मध्यम अनुप्रयोग के लिए फिनिशिंग के लिए पीवीडी मल्टीलेयर लेपित M20-M40/S15-S25/P10-P30 कार्बाइड सब्सट्रेट।व्यापक अनुप्रयोग क्षेत्र में अच्छा पहनने का प्रतिरोध और थर्मल स्थिरता। | VP15TF(मित्सुबिशी) |
| 12 | YB9320 | स्टेनलेस स्टील, सुपर मिश्र धातु और स्टील (ग्रूविंग/मिलिंग) के परिष्करण से मध्यम अनुप्रयोग के लिए पीवीडी मल्टीलेयर लेपित एम10-एम25/पी10-पी30 कार्बाइड सब्सट्रेट। व्यापक अनुप्रयोग क्षेत्र में उच्च पहनने के प्रतिरोध और थर्मल स्थिरता के लिए अनुकूलित कोटिंग स्थिरता। | |
| 13 | YNT251 | स्टील और स्टेनलेस स्टील की बारीक फिनिशिंग से लेकर मध्यम संचालन के लिए अनकोटेड P10-P25 सेरमेट ग्रेड।अच्छा पहनने का प्रतिरोध और क्रूरता।हल्के बाधित कट में भी उपयुक्त। | |
| ... | ... | अधिक विवरण प्राप्त करने के लिए हमसे संपर्क करने में संकोच न करें! | ... |
पूर्ण विशिष्टता
| सीसीएमटी | एससीएमडब्ल्यू | एसईसीएन | किशोर | वीएनएमए | ODEW | डीएचडी |
| सीसीएमडब्ल्यू | एससीजीडब्ल्यू | SEGN | टीईसीएन | वीबीएमडब्लू | एक्सईएन | एमपी |
| सीएनएमए | एसएनएमए | एसएनजीए | टीव | वीसीएमडब्ल्यू | ईडीआर | जी25 |
| सीसीजीडब्ल्यू | एसएनजीएन | टीपीजीएच | टीईसीडब्ल्यू | वीएनएमजी | एसडीआर | ADEW |
| सीएनएमएन | एसएनएमएन | टीसीजीडब्ल्यू | आरएनएमएन | वीएनएमपी | डेड | टीव |
| सीपीएमएन | एसपीएमएन | टीपीजीएन | आरएनजीएन | वीपीजीए | डीजीडी | एसडीईएन |
| डीसीजीडब्ल्यू | एसपीजीएन | टीएनएमए | रीन | वीपीजीआर | डीएफडी | देखा |
| डीएनएमए | एसपीसीएन | TEHW | आरसीएमएन | डब्ल्यूएनएमए | ... .. |
|
ग्रूवलेस ग्रूव विवरण: एम, जी ग्रेड सटीकता, उच्च धार शक्ति के साथ कच्चा लोहा प्रसंस्करण, कच्चा लोहा सामग्री के आंतरिक और बाहरी प्रसंस्करण के लिए उपयुक्त।
| प्रकार | एस | Φd | आर | |
| वीबीएमडब्ल्यू160404 | 4.76 | 4.4 | 0.4 | |
| वीबीएमडब्ल्यू160408 | 4.76 | 4.4 | 0.8 | |
पीएम ग्रूव विवरण: क्लास पी सामग्री अर्ध-परिष्करण अनुशंसित ग्रूव एम डबल-पक्षीय चिप ब्रेकिंग ग्रूव, किनारे की ताकत डीएम से अधिक है, अस्थिर कामकाजी परिस्थितियों में अर्ध-परिष्करण के लिए उपयुक्त, कम काटने वाले बल प्राप्त करने के लिए कच्चा लोहा प्रसंस्करण के लिए भी इस्तेमाल किया जा सकता है।
| प्रकार | एस | Φd | आर | |
| वीएनएमजी160404-पीएम | 4.76 | 3.81 | 0.4 | |
| वीएनएमजी160408-पीएम | 4.76 | 3.81 | 0.8 | |
| वीएनएमजी160412-पीएम | 4.76 | 3.81 | 1.2 | |
डीएफ नाली विवरण: क्लास पी सामग्री परिष्करण अनुशंसित ग्रूव एम डबल-पक्षीय चिप ब्रेकिंग ग्रूव, ठीक प्रसंस्करण रेंज चिप ब्रेकिंग आदर्श, उच्च सतह की गुणवत्ता।
| प्रकार | एस | Φd | आर | ||
| वीएनएमजी160404-डीएफ | 4.76 | 3.81 | 0.4 | ||
| वीएनएमजी160408-डीएफ | 4.76 | 3.81 | 0.8 | ||
